Product parameters

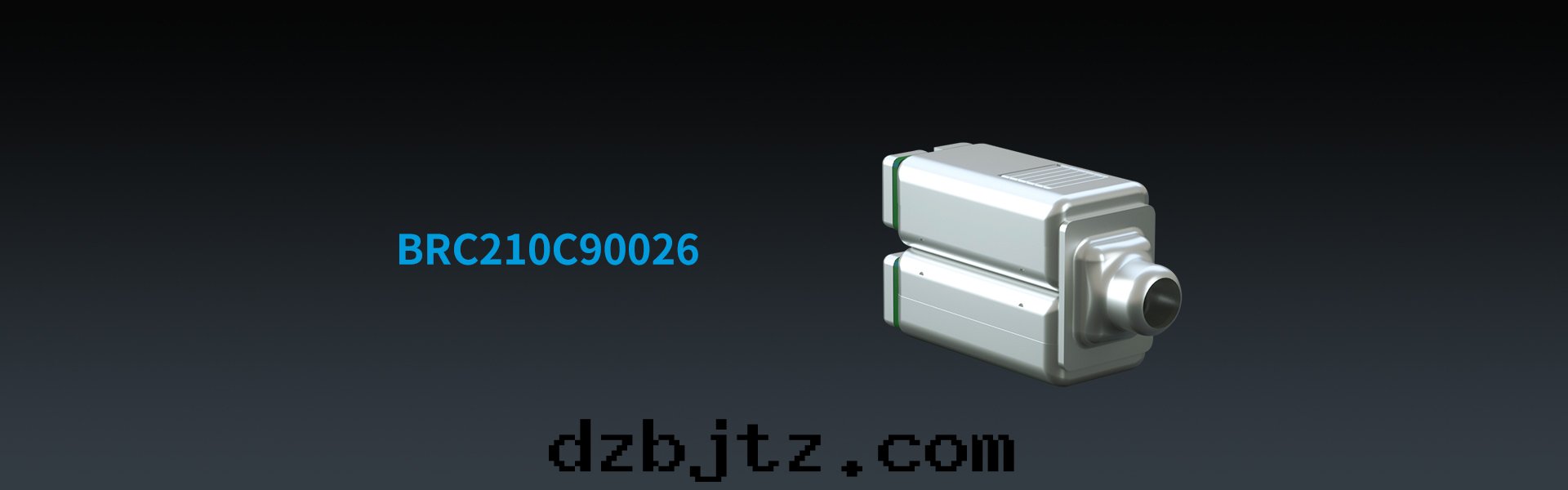

ModelBRC210C90026DCR25.0Ω/12.5Ω
Sensitivity104.0dB@1000HzMPO @ peak123.5dB
Nominal Drive85mV RMSAcoustic Load10.0mm x 1.0mm tubing into IEC711
Port Location12SBack ventYES
*the website data is for reference only. In case of any change or adjustment, it is subject to the actual product without notice.

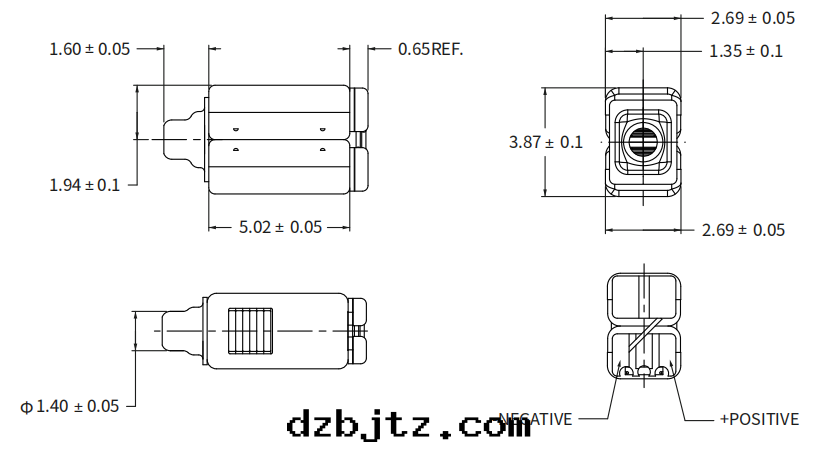

Appearance Size

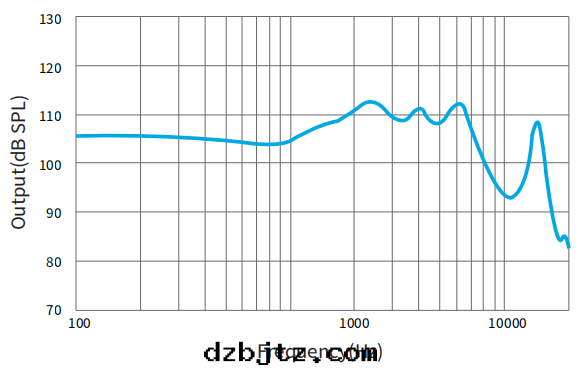

Frequency curve


⁩⁢⁥⁧⁨
⁦⁩⁡⁡⁡⁦⁩
⁤⁥⁠⁠⁣⁩⁠⁡⁣
⁤⁢⁨⁥⁠⁡

⁣⁡⁣⁣
